Arduino (ATTINY 1634) servoventil

Seznam článků

Servoventil pro zalévací systém řízený procesorem ATTINY 1634 napájený z 5 AA baterií (celkem 6V). Zařízení je postavené z SMD součástek jako finální produkt za co nejméně peněz. Schéma zapojení obsahuje pouze nejnutněší součástky a procesor, který není zbytečně velký (rozměrově a programově). Deska obsahuje DIP spínač pro nastavení režimů. Programovací konektor ICSP 2x5 pinů, LED signalizující vybité baterie, konektor pro připojení serva MG996R, startovací tlačítko, konektor pro sériovou linku (možnost komunikace s procesorem). Program pro procesor je napsán v prostředí Arduino IDE.
Cena celého zařízení vychází bez serva na cca 225 Kč.

Smyslem zařízení je na bateriový provoz ovládat servomotorem zavlažování skleníku ze sudu (vlastně zavlažování čehokoliv...)

Veškerý zdroj ke konstrukci je dostupný na githubu: https://github.com/martinpihrt/Servoventil/

Attachments:
Download this file (ATTINY1634-DTE.pdf)Katalogový list[ATTINY1634]598 kB23 Downloads2019-05-14 19:56
Download this file (DMP2100U-DTE.pdf)Katalogový list[DMP2100U-DTE]193 kB21 Downloads2019-05-14 19:57
Download this file (ds3231.zip)Knihovna pro Arduino[DS3231]11 kB29 Downloads2019-05-14 19:58
Download this file (DS3231SN.pdf)Katalogový list[DS3231SN]292 kB20 Downloads2019-05-14 19:56
Download this file (Eagle 1.0.zip)Data pro výrobu[Eagle HW1.0]918 kB33 Downloads2019-05-14 19:55
Download this file (FDV303N.pdf)Katalogový list[FDV303N]65 kB21 Downloads2019-05-14 19:57
Download this file (MG996R_Tower-Pro.pdf)Katalogový list[MG996R]91 kB19 Downloads2019-05-14 19:56

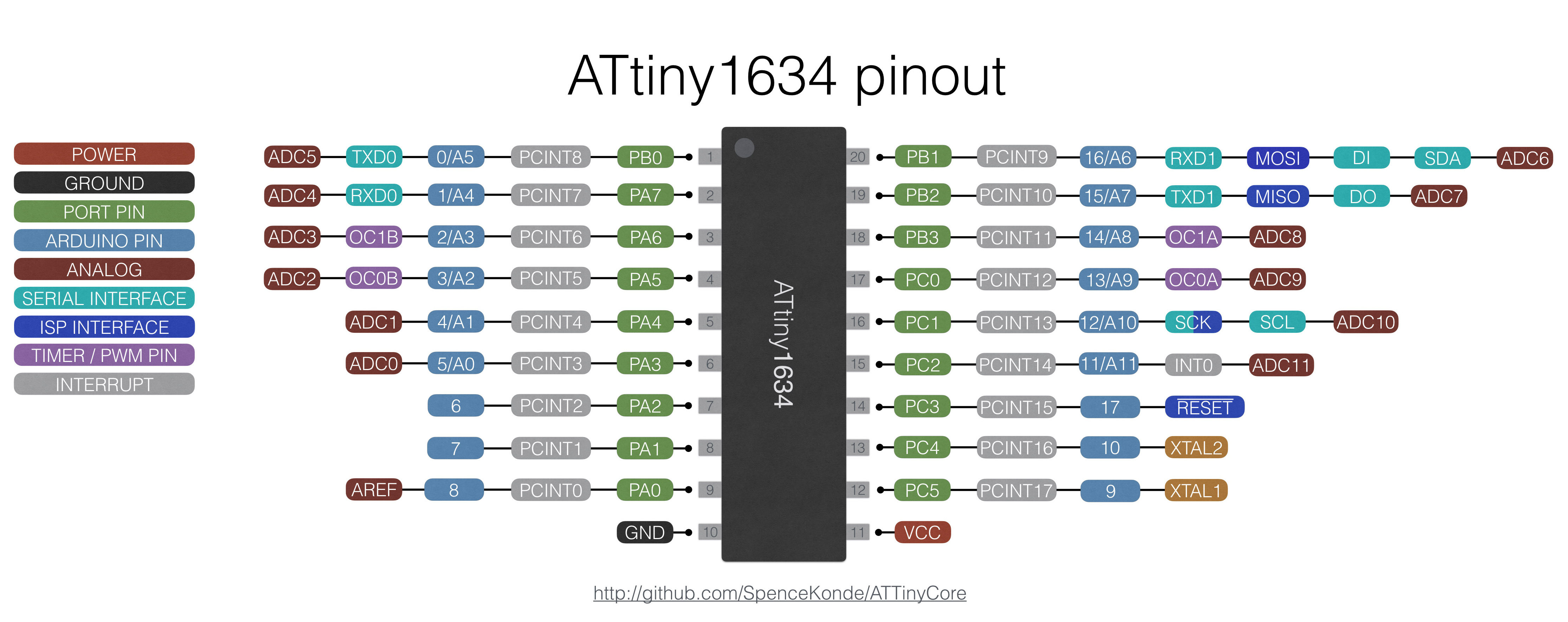

Download this file (pinout attiny1634.jpg)Pinout[attiny1634]1219 kB25 Downloads2019-05-14 19:58
Download this file (servoventil_0.0.0.zip)Program pro procesor (arduino, hex)[test verze FW:0.0.0]19 kB22 Downloads2019-05-14 20:00
Download this file (SoftwareServo.zip)Knihovna pro Arduino[SoftwareServo]6 kB25 Downloads2019-05-14 19:58
Download this file (TAJ tantal.pdf)Katalogový list[TAJ tantal]87 kB19 Downloads2019-05-14 19:56
