Pro 11. ročník soutěže TMZD "technika má zlaté dno 2026" máme letos připravený X-Y zapisovač.
Předešlé soutěže technika má zlaté dno:
- https://pihrt.com/clanky/prepravnik-technika-2025
- https://pihrt.com/clanky/kolotoc-technika-2024
- https://pihrt.com/clanky/delta-manipulator-tripod-technika-ma-zlate-dno-2023
- https://pihrt.com/clanky/svetlu-vstric-bma
- https://pihrt.com/clanky/buldozer
- https://pihrt.com/clanky/arduino-uno-merkur-tridicka-kulicek
- https://pihrt.com/clanky/moje-wifi-esp8266-merkur-battle-tank
- https://pihrt.com/clanky/arduino-uno-merkur-lift
- https://pihrt.com/clanky/elektricka-pila-bma
- https://pihrt.com/clanky/technika-ma-zlate-dno-2022

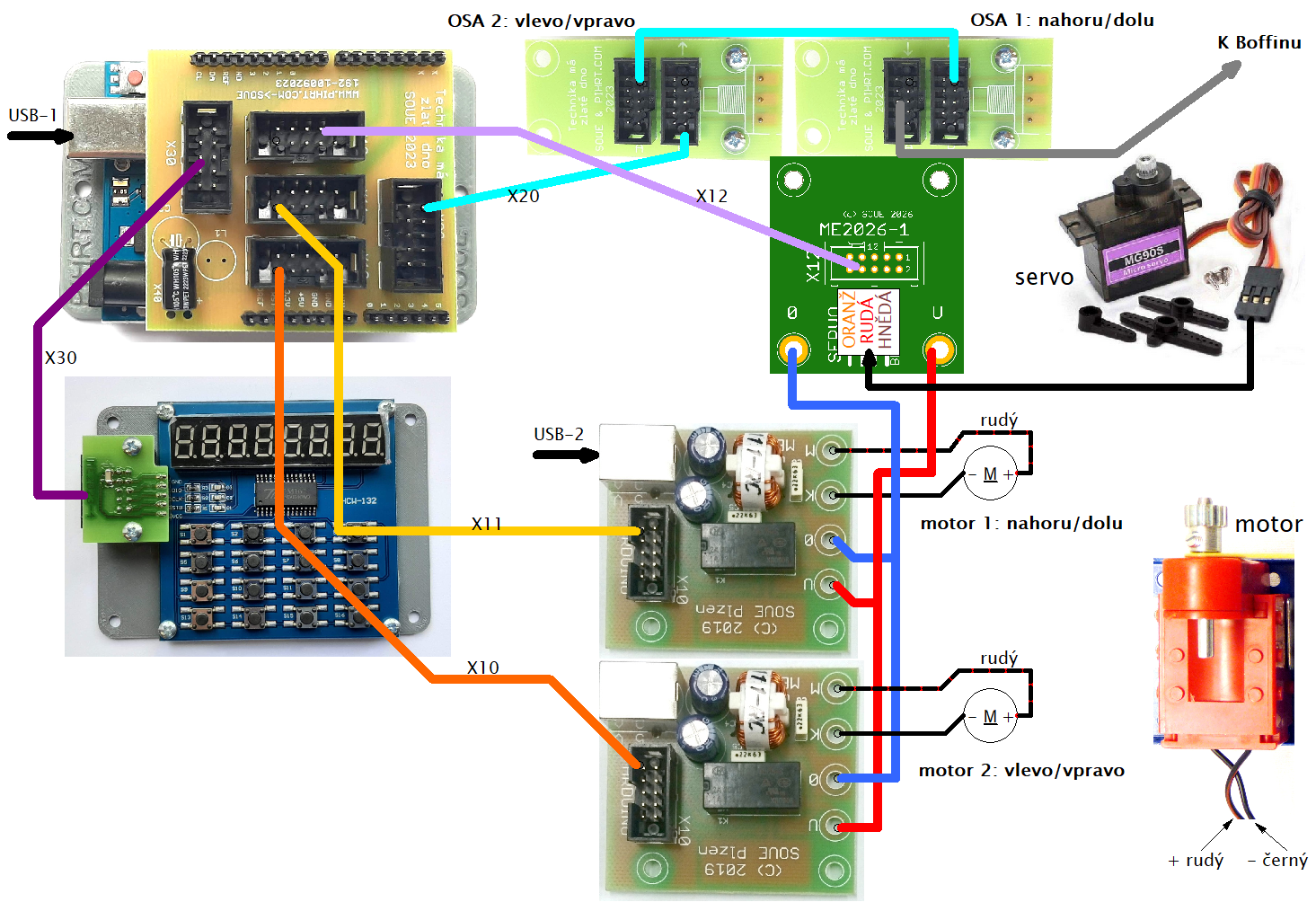

Zapojení komponentů na zapisovači (elektronika)

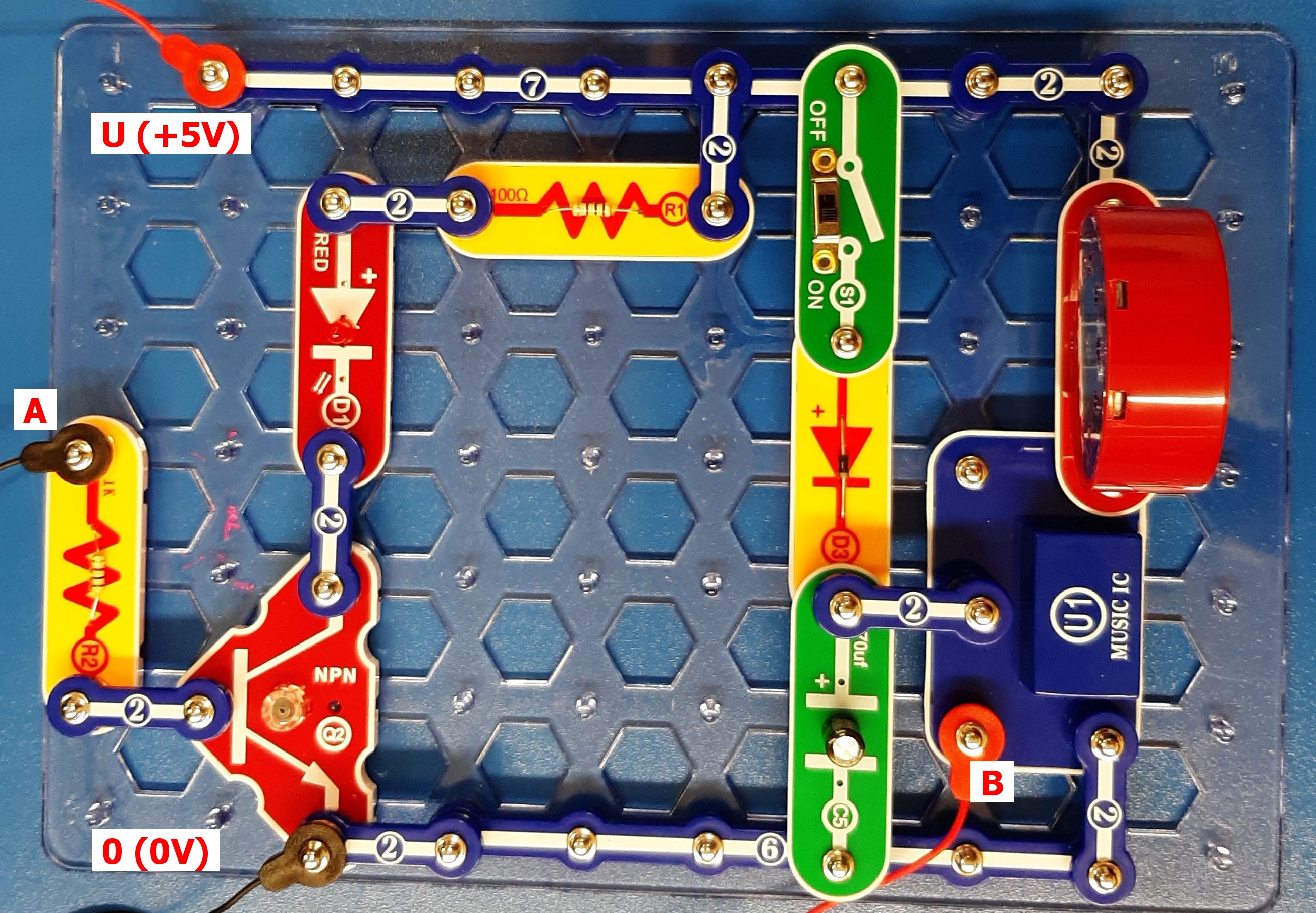

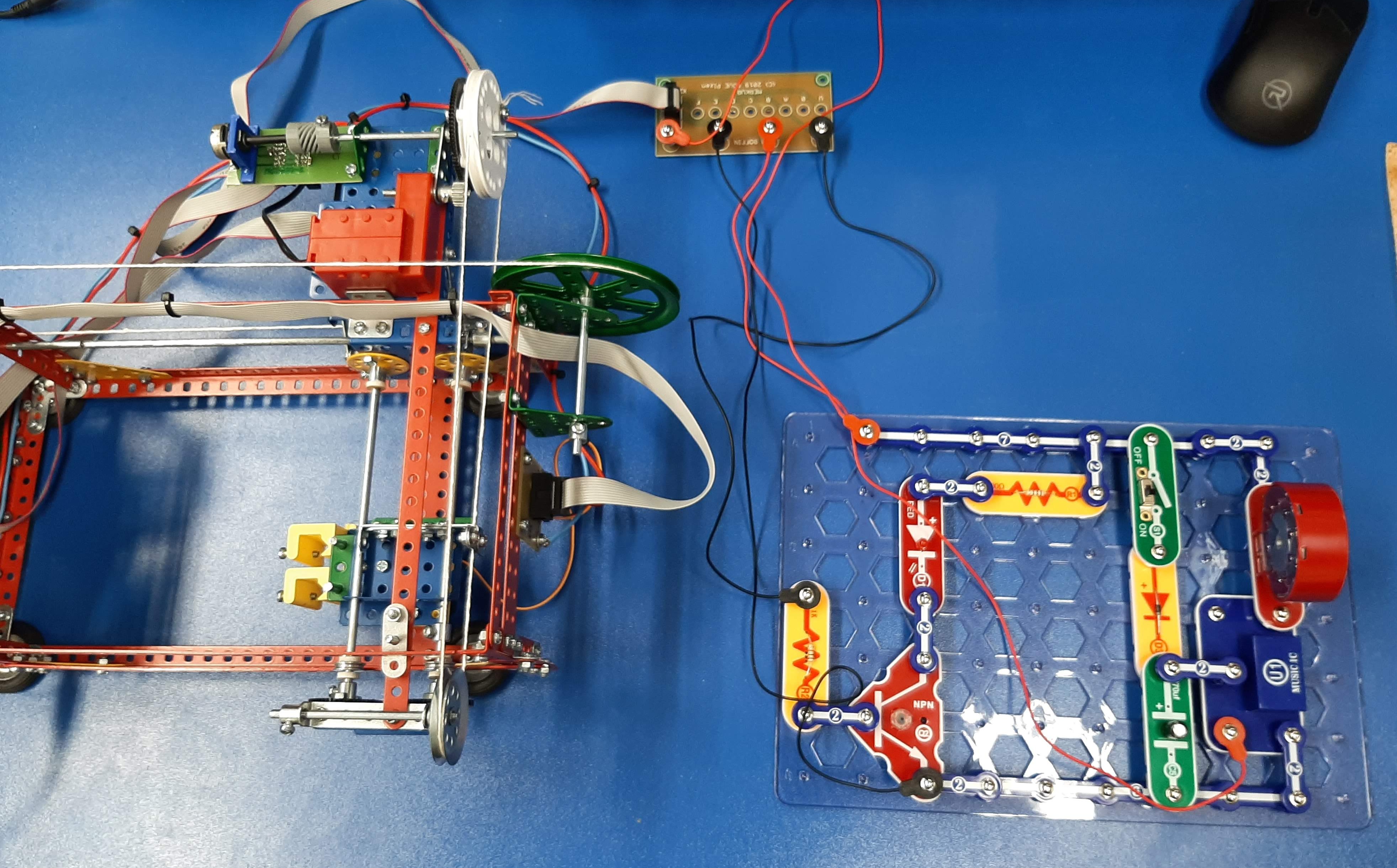

Stavebnice Boffin (zvukový generátor) - na konci programu (po nakreslení z paměti) se spustí melodický generátor na stavebnici Boffin. Tím víme, že je cyklus hotový (stroj dokončil program kreslení)

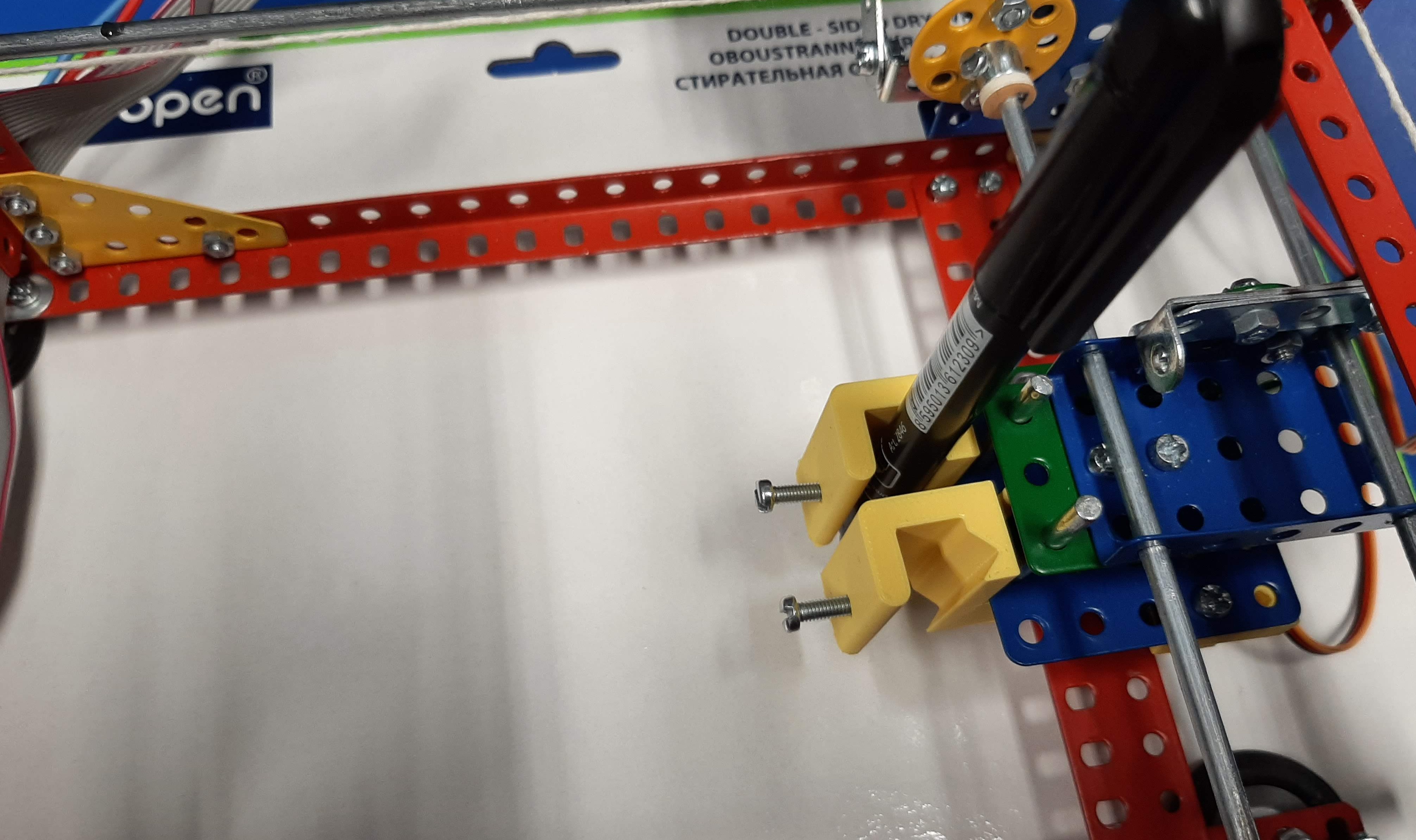

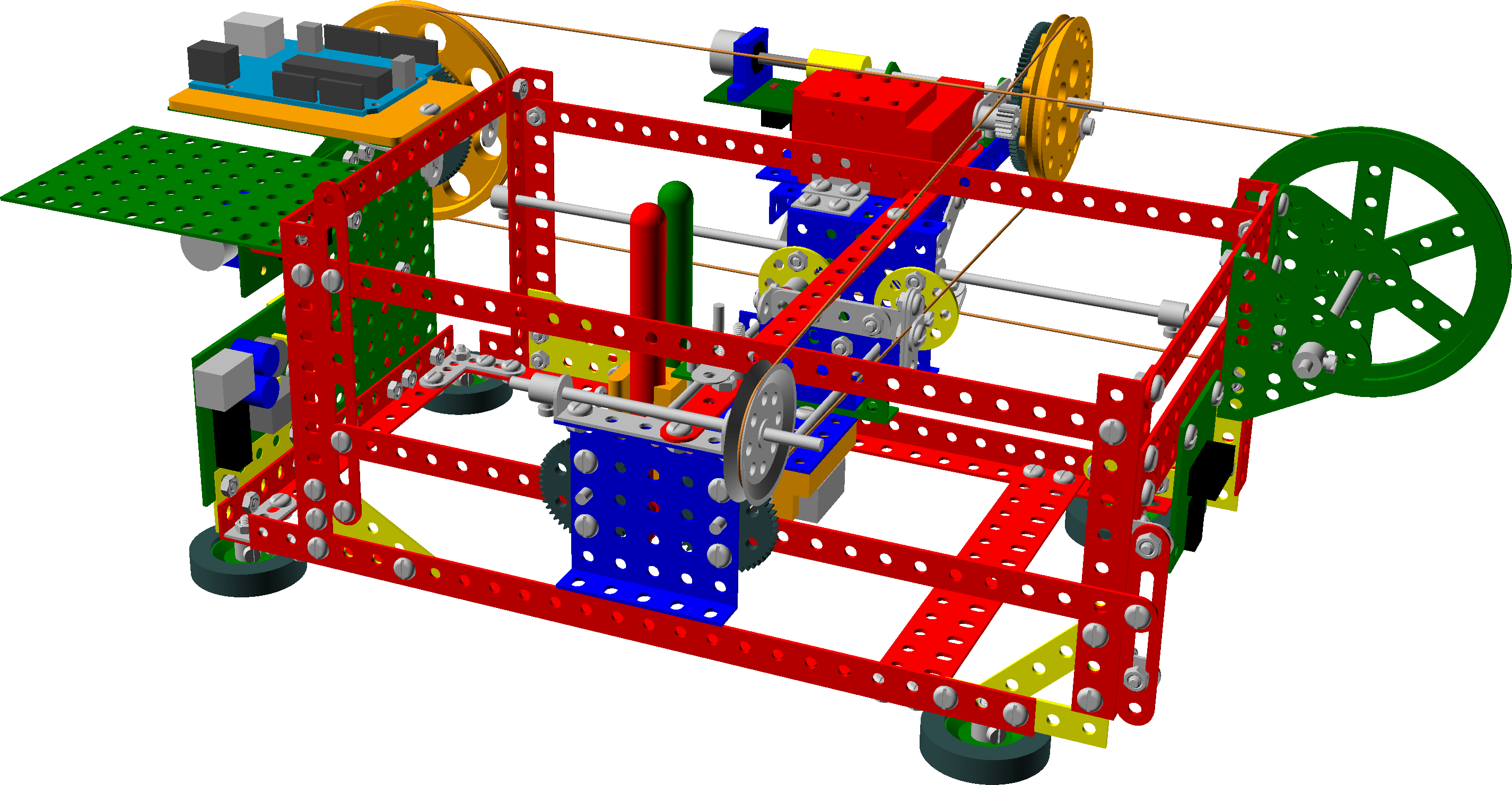

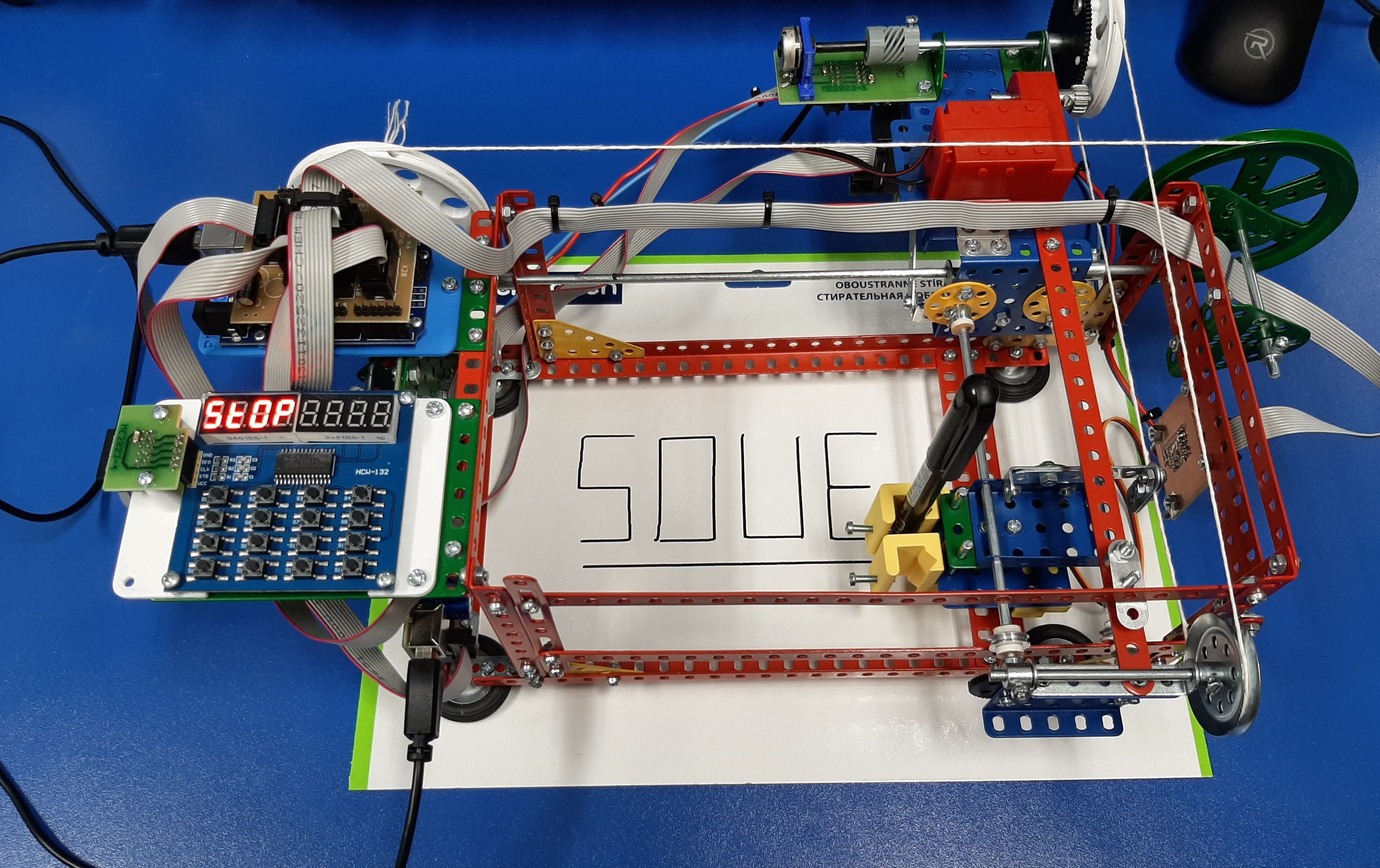

Funkční sestava X-Y zapisovače (pomocí tlačítek na panelu pod displejem můžeme do stroje uložit sekvenci pohybů pro kresbu fixem)

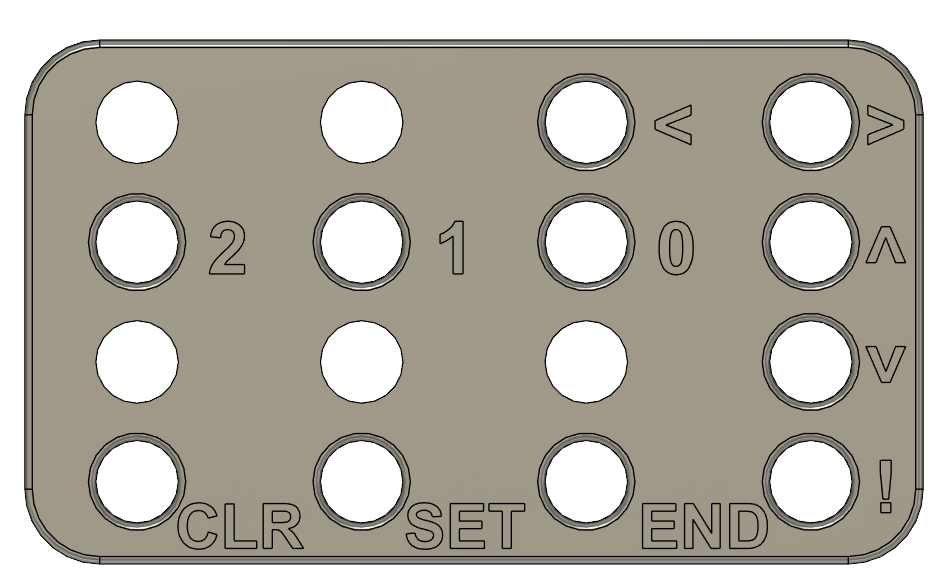

Ovládání zapisovače

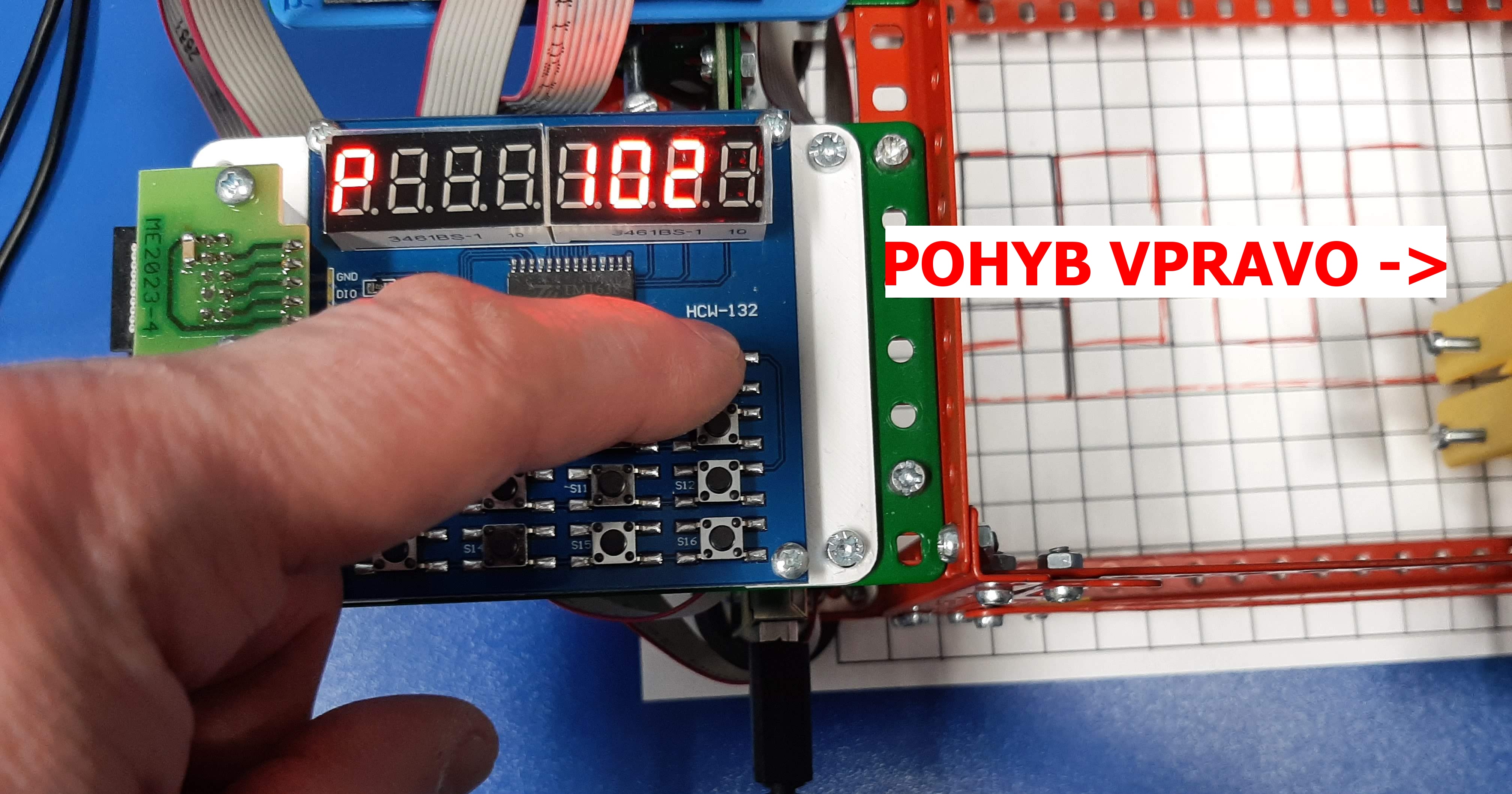

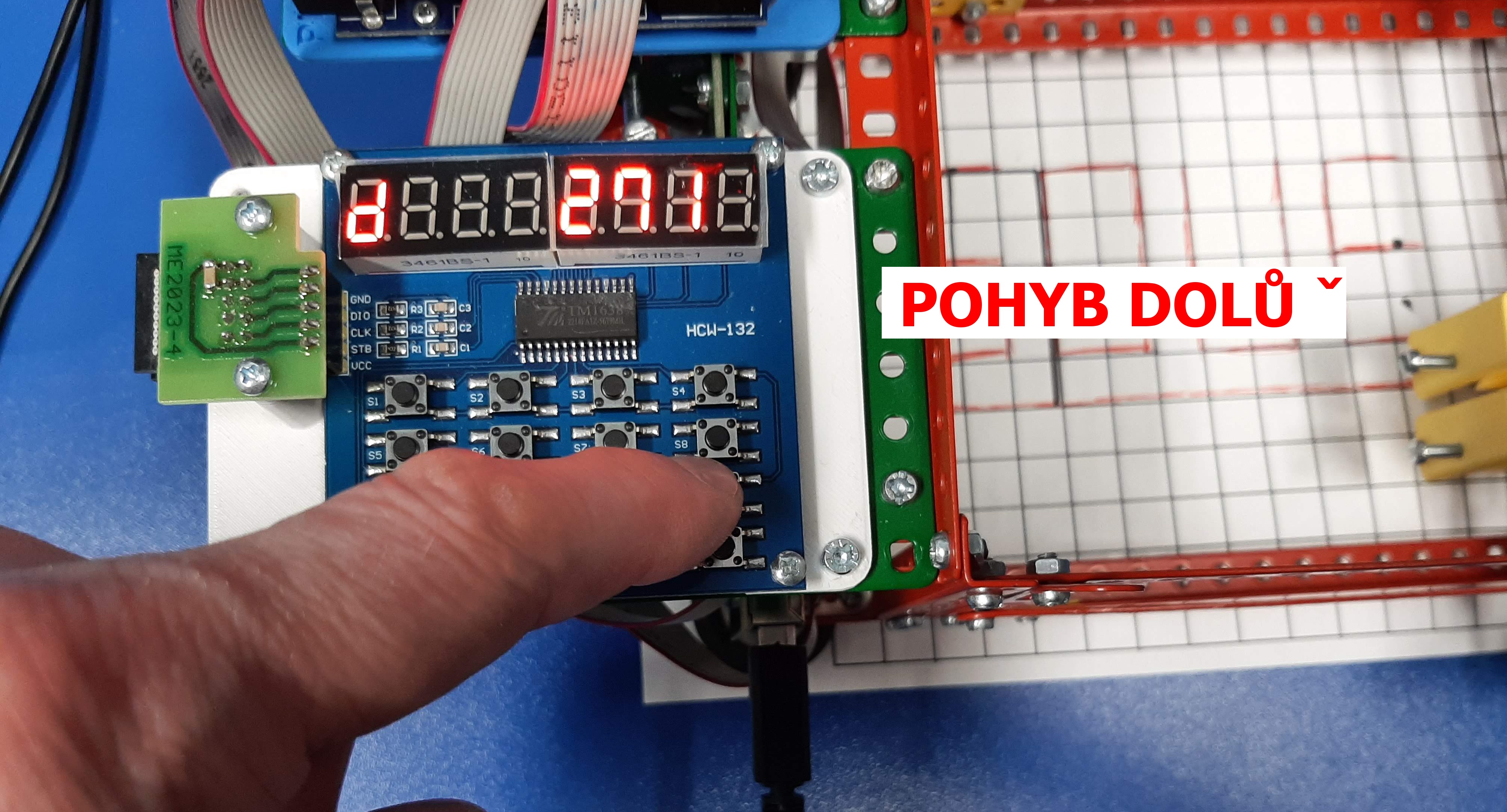

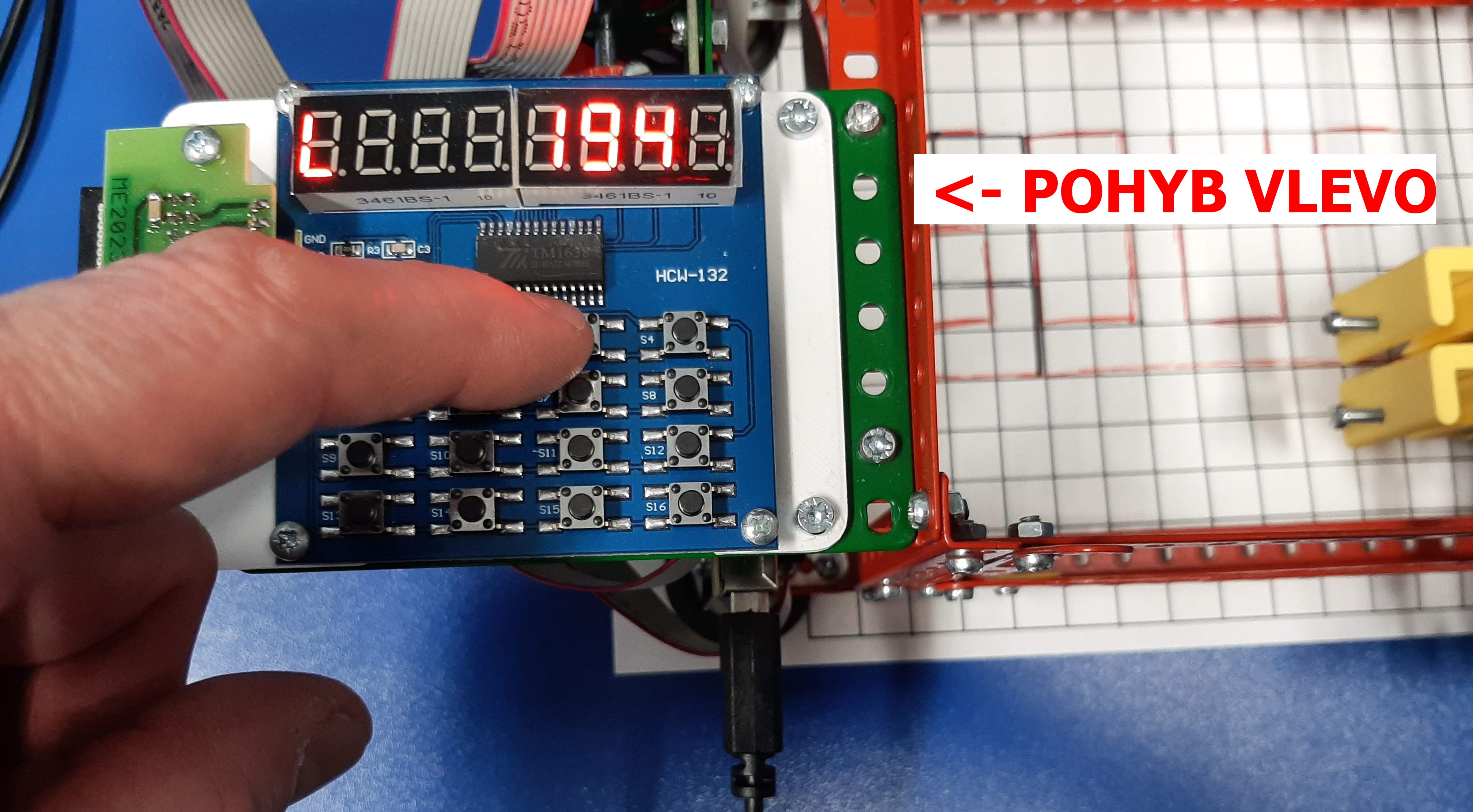

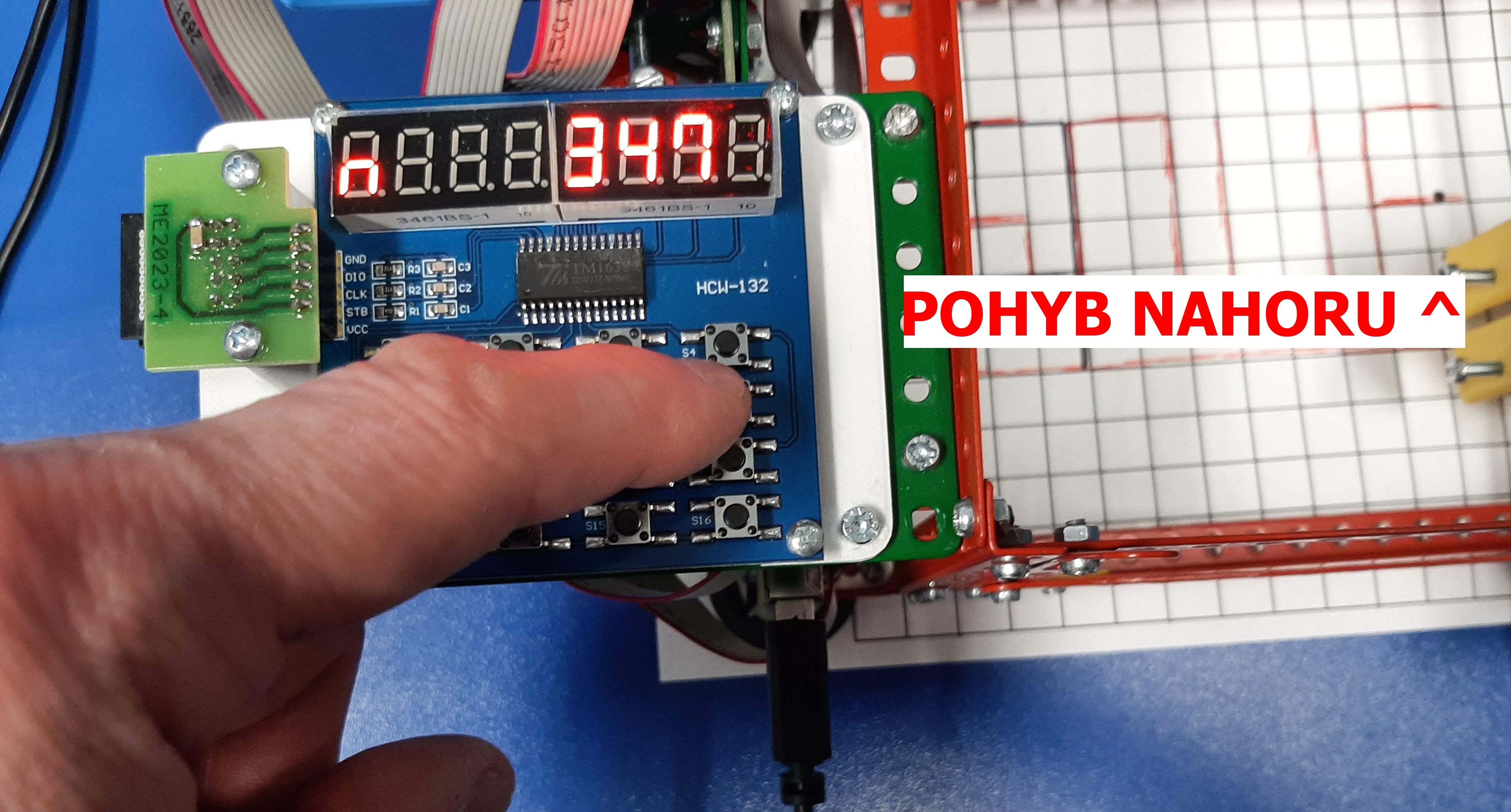

- Tlačítko s šipkou < > jezdíme vozíkem vlevo, vpravo, nahoru a dolu

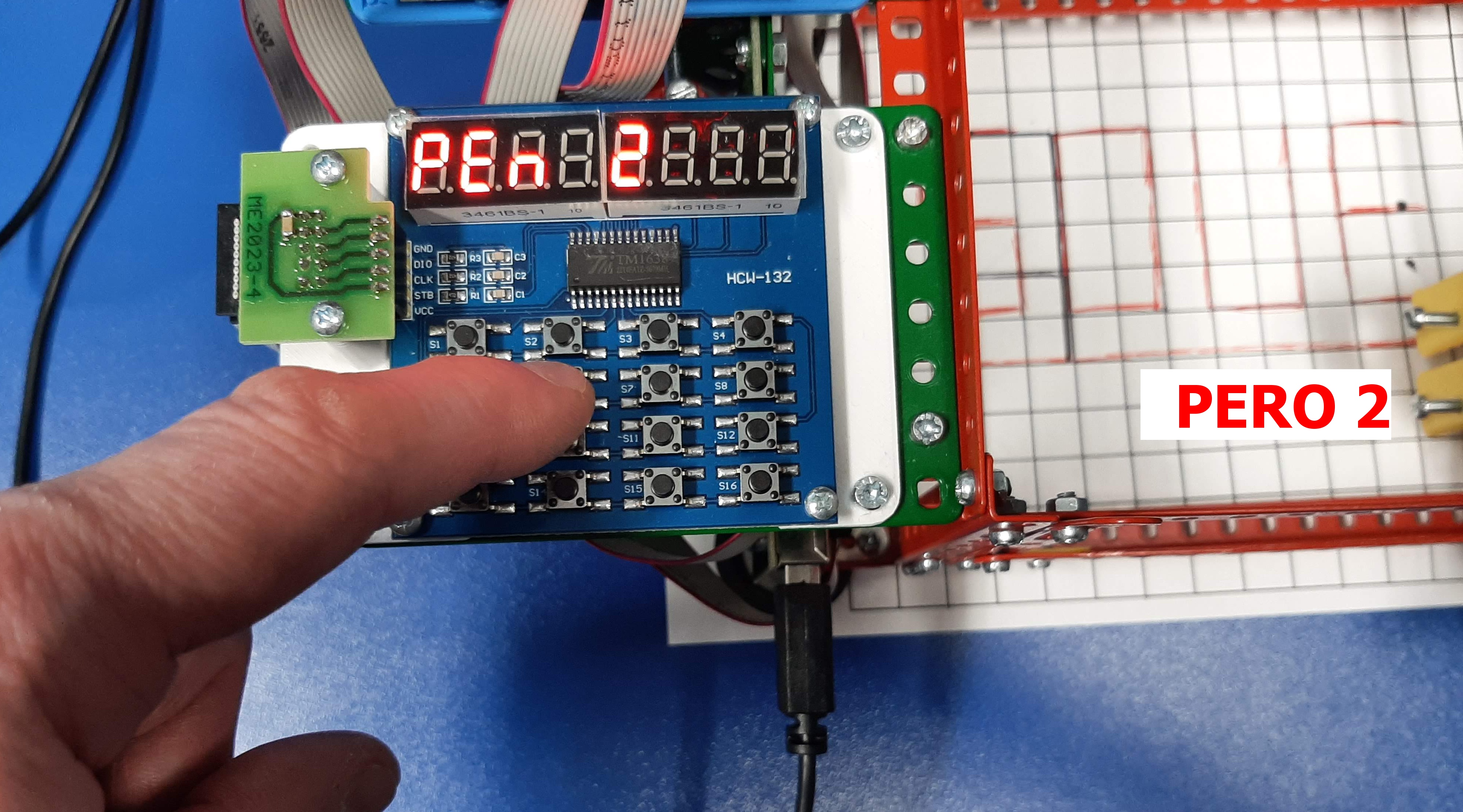

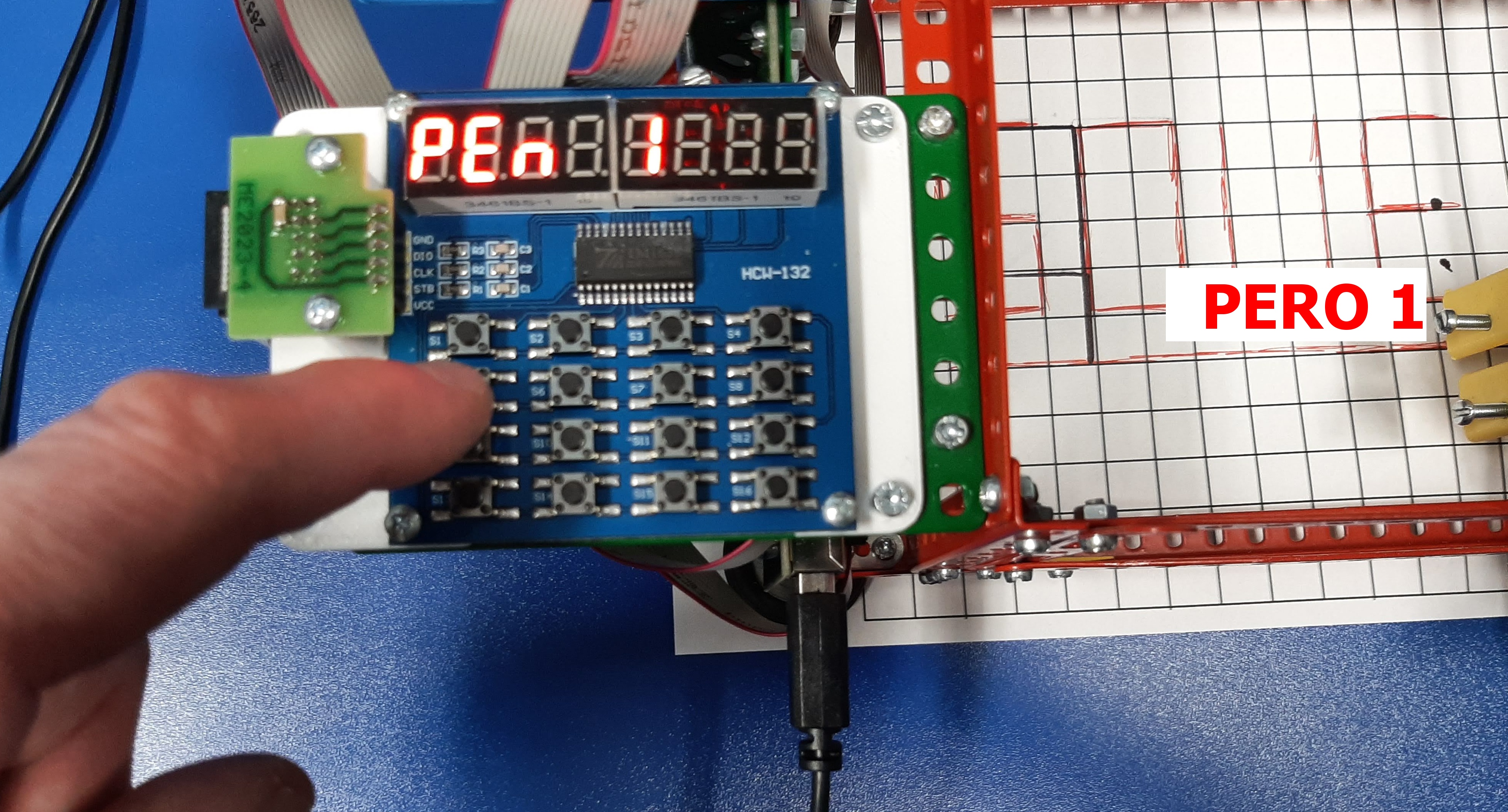

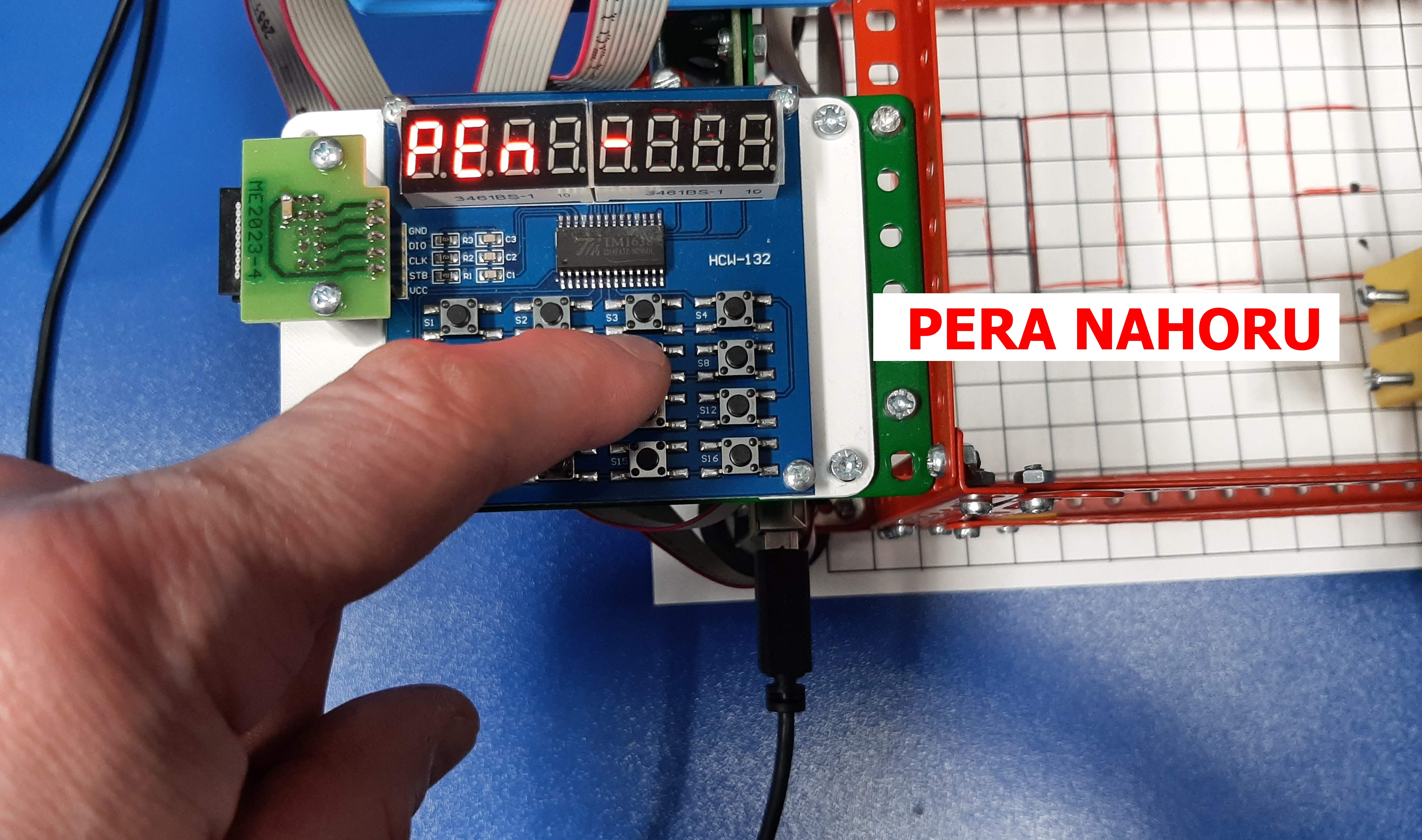

- Tlačítko 2-1-0 ovládá výběr fixu pro kreslení (fix 1, fix 2, zvednout)
- Tlačítko CLR smaže celou paměť ve které jsou uloženy kroky pohybů pro kreslení
- Tlačítko SET uloží aktuální polohu XY a fix do trvalé paměti (EEPROM. Paměť si kroky uchovává i při vypnutí napájení. K dispozici je maximálně 99 kroků)

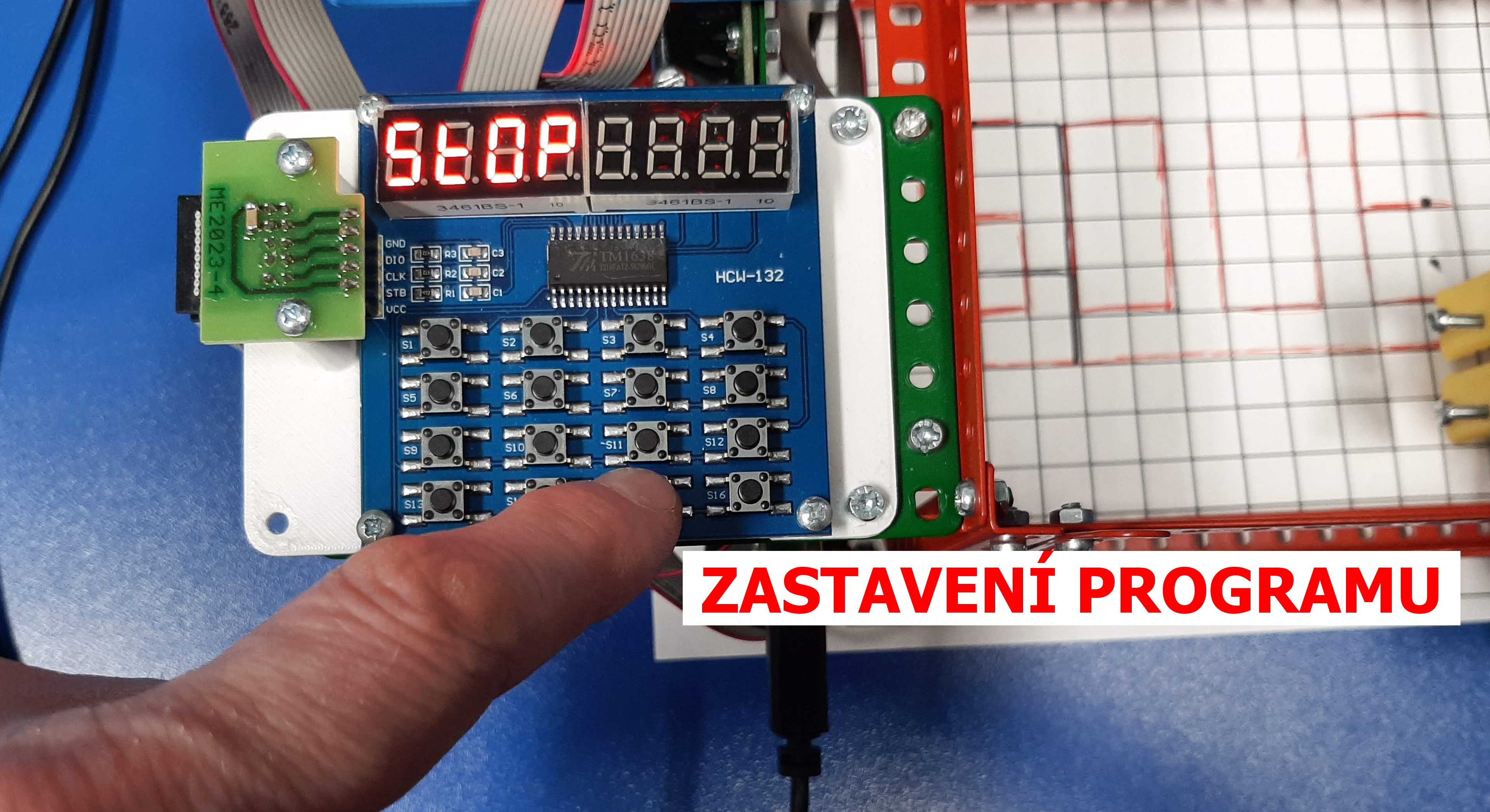

- Tlačítko END zastaví spuštěný program (naučené kroky jak jdou za sebou)

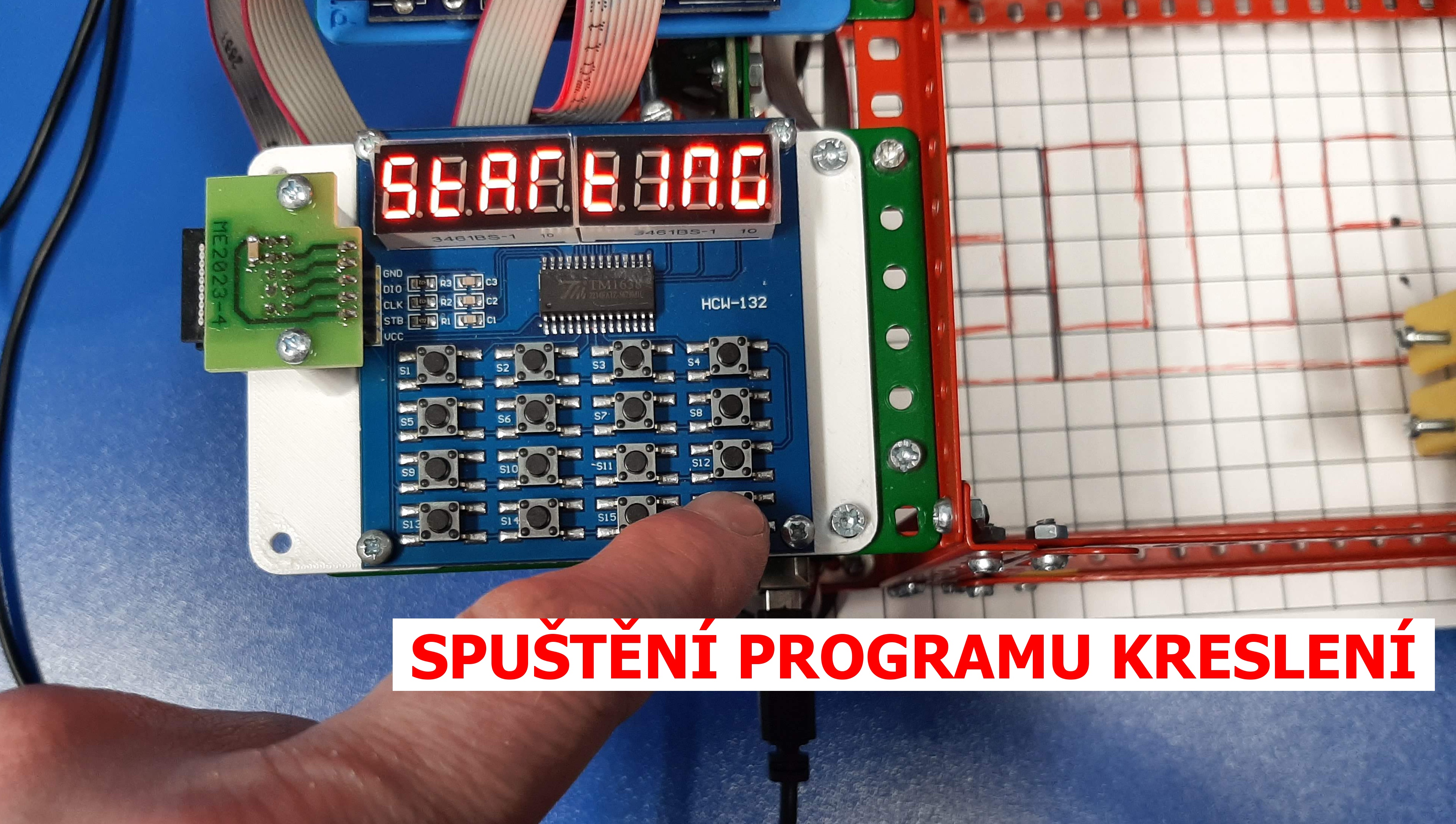

- Tlačítko ! spustí program (naučené kroky jak bylo uloženo při SET)
V příloze ke stažení stavební postup (plánek)
Pro členy (donate) ke stažení zdrojový program pro procesor Atmega 328 (Arduino UNO)
Na článku se pracuje
