Moje Rapsberry Pi - zavlažování zahrady - Známé problémy - rušení

Seznam článků

Na desce OSPy HWxx používám relátka (na straně kontaktů je spínána indukční zátěž 230V AC) a mohou se vyskytnout problémy s rušením (EMI, EMC) na samotné desce OSPy.

Problém: Řešení:
Když na desku není připojeno 230V vše pracuje jak má. Když na desku připojím 230V začne při spínání (vypínání) relé docházet k nahodilému spínání jiných stanic.

Na desku je nutné doplnit keramický kondenzátor 100nF přímo k napájecím vývodům 74HC595 (pin 8 a pin 16).

Ke všem relé doplnit přímo k pinům relé diodu 1N4007.

Pokud se problém nevyřeší doplnit na přívod 230V feritový kroužek (protánutím vodičů vytvořit několik závitů).

Desku OSPy umístit do kovové krabice a tu připojit na PE.

Nevést žádné silové vodiče přes, nebo pod deskou.

Nevést souběžně kabeláž 5V DC a 230V AC.

K el. ventilům vést stíněný silový kabel a stínění připojit na PE v rozvaděči s OSPy.

DSC 0445

DSC 0446

Případně doplníme RC filtr (100Ohm + 100nF) na LATCH signál. Tuto úpravu jsem nemusel zatím nikdy použít...

Snímek obrazovky 61


Zařízení po zapnutí nenaběhne, webová stránka zobrazuje jen něco (případně chybí části), web nepracuje jak má. LED dioda SD karty na desce Raspberry Pi bliká v intervalu jedné vteřiny, nebo trvale svítí. Zalévač vůbec nepracuje.

SD karta na které je Linux systém s OSPy je poškozena. Použijte novou SD kartu s čistou instalací OSPy systému. Omezte zápis na SD kartu (například logování).

Zkuste se připojit pomocí SSH do linuxu a ověřte Linux systém pomocí Linuxových nástrojů.

Snímek obrazovky 59
Attachments:
Download this file (28.6.19-OSPy-master.zip)OSPy z gitu[verze: 2.5.653 (2019-06-27)]3043 kB158 Downloads2019-06-28 06:41
Download this file (28.6.19-OSPy-plugins-master.zip)OSPy z gitu[plugins 27.6.2019]2646 kB92 Downloads2019-06-28 06:41

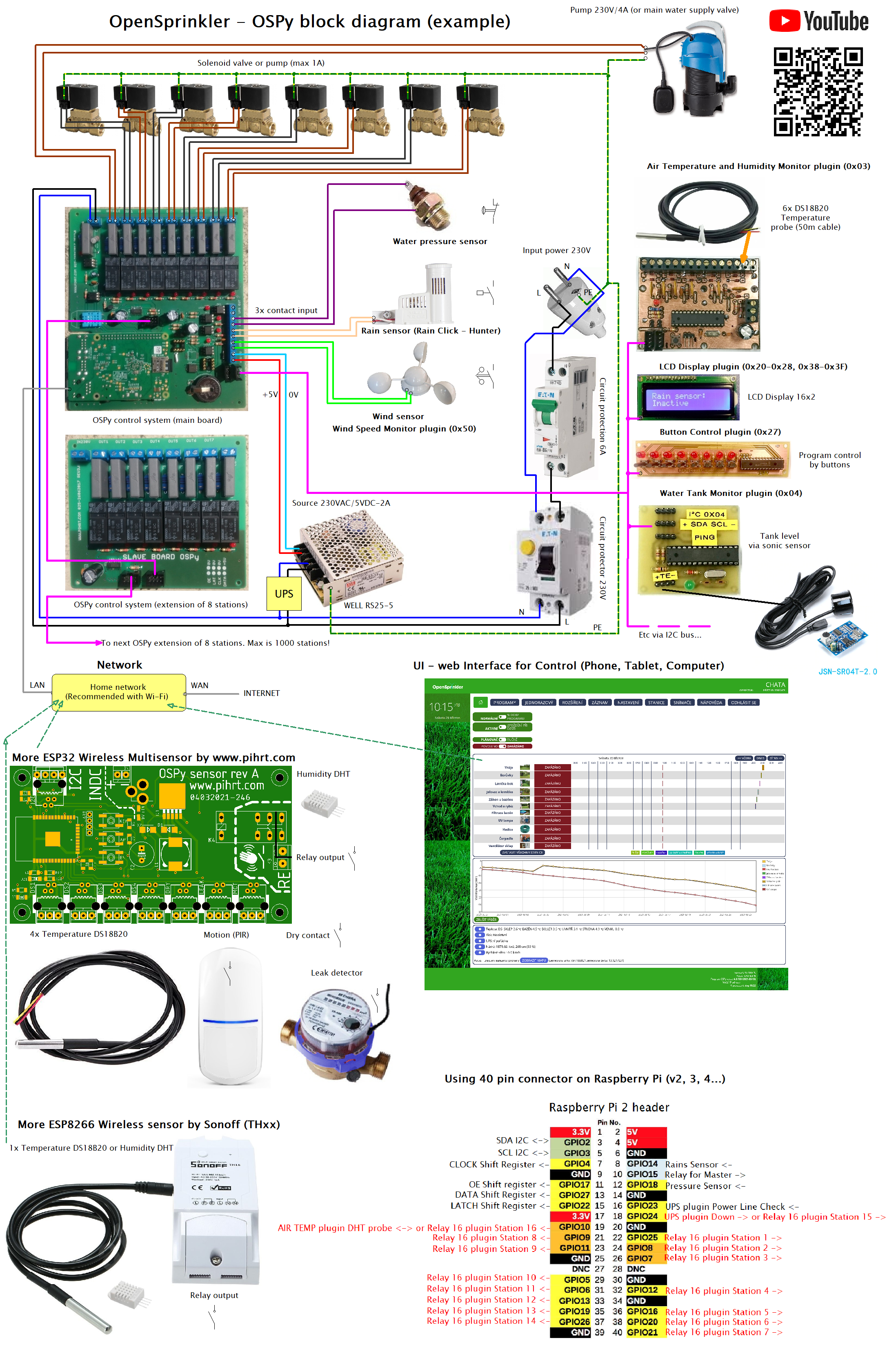

Download this file (blockconnection.png)Blokové zapojení[HW verze 3]1351 kB854 Downloads2018-06-06 15:54
Download this file (win32diskimager-v0.8-binary.zip)Win32diskimager[v0.8]5822 kB295 Downloads2017-10-24 11:29

Komentáře

#65 Martin Pihrt 2019-05-16 11:48
Cituji Karel Andre Limberg:
Cituji Martin Pihrt:

Když v nastavení OSPy v záložce "nastavení" zapnete protokolování "Povolit ladění" a spustíte program ručne: sudo service ospy stop potom cd OSPy a spustit sudo python run.py nepíše to něco podezřelého? Toto je opravdu divné, protože jak LCD tak vítr plugin používám také. Možná něco chybí v doinstalovat v linuxu. Koukněte do toho debugu.
M

V logu se me nezda nic nějak podezřelé:
https://download.limbrno.eu/log.txt
ja tedy bohužel linux až tak neovládám dobře takže mě možná něco uniká. Každopádně pokud by to bylo možné a měl jste chvilku čas , přesměroval jsem SSH i web zavlažovače aby byl přístupný z internetu, zaslal bych vám emailem přihlašovací údaje třeba by jste tam našel chybu. Byl bych moc vděčný.

V logu také nic divného nevidím. Zašlete mi na admin@pihrt.com přístup, večer kouknu zda něco nezjistím.
Děkuji
MP
#64 Karel Andre Limberg 2019-05-16 10:10
Cituji Martin Pihrt:

Když v nastavení OSPy v záložce "nastavení" zapnete protokolování "Povolit ladění" a spustíte program ručne: sudo service ospy stop potom cd OSPy a spustit sudo python run.py nepíše to něco podezřelého? Toto je opravdu divné, protože jak LCD tak vítr plugin používám také. Možná něco chybí v doinstalovat v linuxu. Koukněte do toho debugu.
M

V logu se me nezda nic nějak podezřelé:
https://download.limbrno.eu/log.txt
ja tedy bohužel linux až tak neovládám dobře takže mě možná něco uniká. Každopádně pokud by to bylo možné a měl jste chvilku čas , přesměroval jsem SSH i web zavlažovače aby byl přístupný z internetu, zaslal bych vám emailem přihlašovací údaje třeba by jste tam našel chybu. Byl bych moc vděčný.
#63 Martin Pihrt 2019-05-16 08:55
Cituji Karel Andre Limberg:
Cituji Martin Pihrt:


Dobrý den,
máte nainstalovanou poslední aktuální verzi SW a aktualizované všechny pluginy? Aktuální je verze: 2.5.648 (2019-05-04). Systém provozuji na 3 zařízeních od RPI2B+ do RPI3 a běží normálně vytížení je okolo 20% CPU. Udělal jsem screen z dneška jaké pluginy mi běží a kolik to bere CPU:
Dále je vhodné aktualizovat celý systém linuxu (apt-get update a upgrade... ale to jistě víte)
MP

Ano nejnovější verzi mám nainstalovanou , vše ukazuje aktuální. instaloval jsem přesně dle návodu tj update, upgrade....install git, uprava config txt atd.. .
Udělakl jsem screen cpu, první je bez zaplého rozšíření :
a tady po zapnutí rozšíření rychlost větru. pouze jeho aktivace v záložce spravovat.:

Když v nastavení OSPy v záložce "nastavení" zapnete protokolování "Povolit ladění" a spustíte program ručne: sudo service ospy stop potom cd OSPy a spustit sudo python run.py nepíše to něco podezřelého? Toto je opravdu divné, protože jak LCD tak vítr plugin používám také. Možná něco chybí v doinstalovat v linuxu. Koukněte do toho debugu.
M
#62 Karel Andre Limberg 2019-05-16 08:33
Cituji Martin Pihrt:


Dobrý den,
máte nainstalovanou poslední aktuální verzi SW a aktualizované všechny pluginy? Aktuální je verze: 2.5.648 (2019-05-04). Systém provozuji na 3 zařízeních od RPI2B+ do RPI3 a běží normálně vytížení je okolo 20% CPU. Udělal jsem screen z dneška jaké pluginy mi běží a kolik to bere CPU:
Dále je vhodné aktualizovat celý systém linuxu (apt-get update a upgrade... ale to jistě víte)
MP

Ano nejnovější verzi mám nainstalovanou , vše ukazuje aktuální. instaloval jsem přesně dle návodu tj update, upgrade....inst all git, uprava config txt atd.. .
Udělakl jsem screen cpu, první je bez zaplého rozšíření :
a tady po zapnutí rozšíření rychlost větru. pouze jeho aktivace v záložce spravovat.:
#61 Martin Pihrt 2019-05-16 07:59
Cituji Karel Andre Limberg:
Zdravím,
sestavil jsem verzi s HW 3.1 , rapsberry používám 3 B+, narazil jsem ale na problém. A to ten že jakmile spustím jakýkoliv plugin s počasím, automatickou aktualizaci, ovládací tlačítka nebo sledování rychlosti větru tak se počítač okamžitě zaseká. Na LCD se vše začne vykreslovat po znacích a velice zdlouhavě a správa přes web se načítá hodně dlouze a často nenačte. po vypnutí rozšíření vše pracuje správně. Nevíte v čem by mohl být problém?
Díky :)

Dobrý den,
máte nainstalovanou poslední aktuální verzi SW a aktualizované všechny pluginy? Aktuální je verze: 2.5.648 (2019-05-04). Systém provozuji na 3 zařízeních od RPI2B+ do RPI3 a běží normálně vytížení je okolo 20% CPU. Udělal jsem screen z dneška jaké pluginy mi běží a kolik to bere CPU:


Dále je vhodné aktualizovat celý systém linuxu (apt-get update a upgrade... ale to jistě víte)
MP
#60 Karel Andre Limberg 2019-05-15 23:37
Zdravím,
sestavil jsem verzi s HW 3.1 , rapsberry používám 3 B+, narazil jsem ale na problém. A to ten že jakmile spustím jakýkoliv plugin s počasím, automatickou aktualizaci, ovládací tlačítka nebo sledování rychlosti větru tak se počítač okamžitě zaseká. Na LCD se vše začne vykreslovat po znacích a velice zdlouhavě a správa přes web se načítá hodně dlouze a často nenačte. po vypnutí rozšíření vše pracuje správně. Nevíte v čem by mohl být problém?
Díky :)
#59 Martin Pihrt 2019-04-17 16:54
Cituji Szabolcs Horvath:
Servus Martin,
finisujem s projektom, konecne uz mam vsetky suciastky pre rev3.1 . Zbadal som na tvojich fotkach, ze IC3 a IC5 nie su osadene. Vobec nemaju byt osadene?
H

Záleží na tom zda chcete zapojit SMD nebo DIL čip. Na desce je možnost si vybrat -> proto nejsou osazené tý, které jsou v druhém pouzdru :-) MP
#58 Szabolcs Horvath 2019-04-17 11:35
Servus Martin,
finisujem s projektom, konecne uz mam vsetky suciastky pre rev3.1 . Zbadal som na tvojich fotkach, ze IC3 a IC5 nie su osadene. Vobec nemaju byt osadene?
H
#57 Martin Pihrt 2018-11-26 07:14
Cituji Szabolcs Horvath:
Servus,
dioda D3 chyba zo zoznamu suciastok. Je taka ista ako D1 a D2?

Ano D3 je stejná...
#56 Szabolcs Horvath 2018-11-25 19:16
Servus,
dioda D3 chyba zo zoznamu suciastok. Je taka ista ako D1 a D2?
